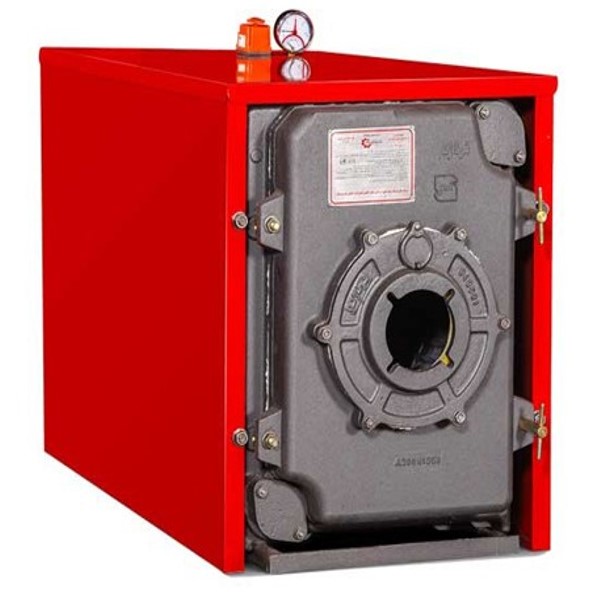

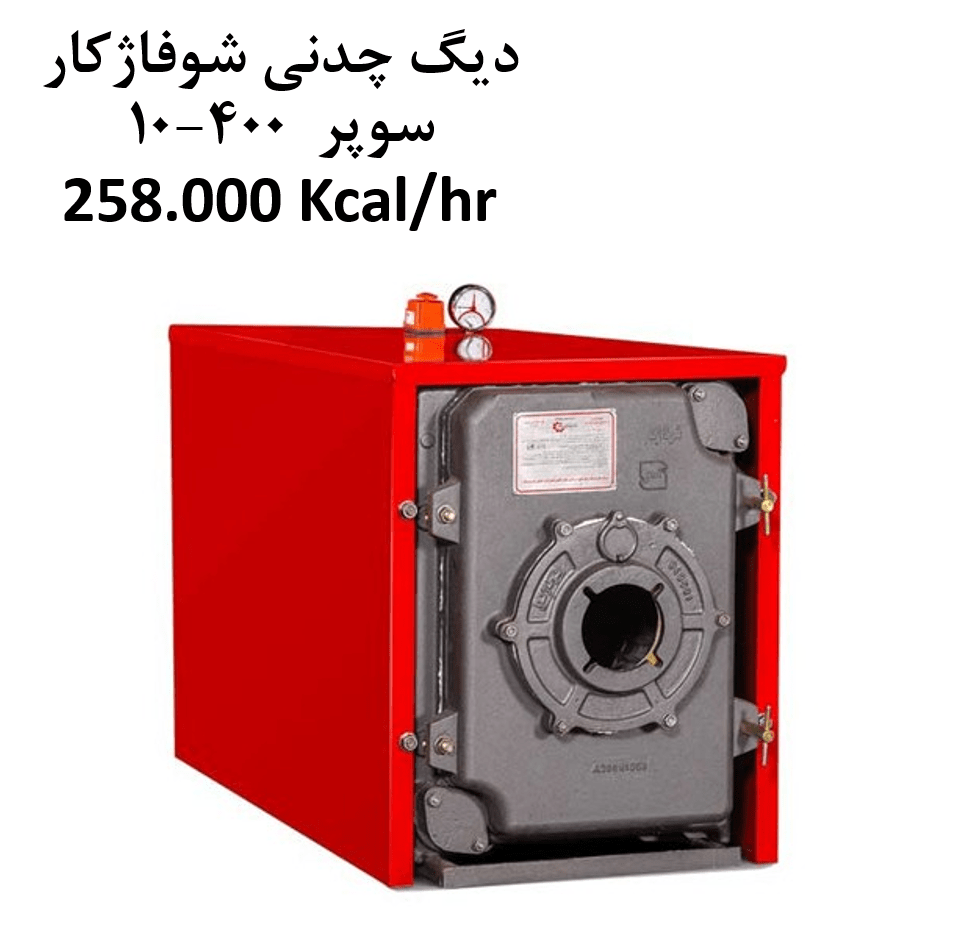

دیگ چدنی شوفاژکار 400 سوپر 10 پره

دیگ چدنی شوفاژکار 400 سوپر 10 پره

دیگ چدنی شوفاژکار 400 سوپر 10 پره ساخت ایران و کمپانی شوفاژکار بوده و جهت تامین آب سیستم گرمایشی منازل بکار می‌رود. شرکت صنعتی شوفاژکار با قدمتی بیش از 50 سال در عرصه تاسیسات، تولید کننده سیستم‌های حرارت مرکزی، دیگ‌های چدنی، پکیج‌های زمینی و دیواری با راندمان و کیفیت بالا می‌باشد. بویلرهای چدنی شوفاژکار سری سوپر 400 علاوه بر راندمان بالا، دارای ابعاد کوچک بوده و همواره مورد توجه طراحان موتورخانه قرار گرفته است. دیگ چدنی سوپر 400 از ظرفیت 120.000 تا 372.000 کیلوکالری بر ساعت تولید می‌شود.

دیگ سوپر 400 شوفاژکار دارای استانداردهای اجباری 4472 و 4473، گواهی نامه استاندارد CE اروپا و همچنین گواهی نامه مدیریت کیفیت ISO 9001:2015 از کمپانی SGS سوئیس می‌باشد.

مشخصات دیگ چدنی شوفاژکار 400 سوپر 10 پره

• دیگ چدنی شوفاژکار 400 سوپر 10 پره انتخابی مطمئن برای تولید آب گرم می‌باشد. آب گرم گرمایشی را بطور مستقیم و آب گرم بهداشتی را بواسطه منبع کوئل‌دار یا دوجداره می‌توان با دیگ فوق تامین نمود. بویلرهای چدنی سوپر 400 با تمامی سیستم‌های مدیریت انرژی (bms) در ساختمان سازگار بوده و علاوه بر این می‌توانند در سیستم حرارتی به همراه پنل خورشیدی و دیگ سوخت جامد نیز قرار بگیرد.
• دیگ چدنی شوفاژکار 400 سوپر 10 پره قابلیت تحمل فشار تا 4 بار را دارد و همچنین دما تا 105 درجه سانتی گراد را تحمل میکند.
• جنس دیگ سوپر 400 از آلیاژ چدن آتش خوار است. این آلیاژ علاوه بر داشتن انتقال حرارت مناسب، مقاومت بسیار بالایی در مقابل اکسید شدن و عوامل شیمیایی تاثیرگذار بر سطح دارد. آلیاژ چدن همچنین در مقابل عوامل محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است.
• از منظر مقاومت بدنه و فشار کاری باید توجه کرد که این دیگ‌ها به دلیل ضخامت بدنه 6 میلی‌متری می‌تواند فشار کاری 4 بار معادل 13 طبقه (40 متر) را تحمل کند. همچنین دیگ سوپر 400 در تست تخریب تا 40 بار فشار را تحمل می‌کند.
• حمل و نقل دیگ سوپر 400 10 پره به دلیل تک پره‌ای بودن آن، به سادگی توسط یک نفر صورت میگیرد. این دیگ را می‌توان در مرحله اتمام عملیات ساختمانی نصب کرد و مانع از آسیب دیدن دیگ در حین عملیات ساخت، شد.

• نکات طراحی دیگ چدنی شوفاژکار 400 سوپر 10 پره

• دیگ چدنی شوفاژکار 400 سوپر 10 پره به گونه ایست که جهت حداکثر انتقال حرارت در روند احتراق، گذر شعله و دود در 3 پاس واقعی می‌باشد.
• پره عقب دیگ سوپر 400 از نوع WET-BACK  بوده و خنک کاری با آب گردشی صورت میگیرد.
• لوله آب پخش کن دیگ سوپر 400 10 پره، پلی آمیدی بوده و توزیع آب در آن به صورت یکنواخت بوده که اختلاف دما در نقاط مختلف دیگ جلوگیری می‌کند.
• به منظور اطمینان کامل از دودبندی دیگ، محل‌های قرارگیری نخ نسوز و دودبندها در لبه پره تعبیه شده است.
• سطح حرارتی موثر در دیگ سوپر 400 با فین‌های برجسته در سطوح داخلی کوره و پاس‌های دود افزایش یافته و این مساله یکی از تفاوت‌های سطوح حرارتی دیگ سوپر 400 نسبت به دیگ‌های یکپارچه می‌باشد.
• در بویلر چدنی سوپر 400، سطوح داخلی کانال‌های آب مضرس شده و در نتیجه سطح انتقال حرارتی سمت آب افزایش یافته است.
• روپوش دیگ با ایزولاسیون کامل در نظر گرفته شده و به همین دلیل اتلافات حرارتی از بدنه دیگ در کمترین میزان خود می‌باشد.

نحوه عملکرد دیگ و محل نصب

• دیگ چدنی شوفاژکار 400 سوپر 10 پره را می‌توان برای مصارف زیر استفاده نمود:

  1- استفاده در موتورخانه‌های حرارت مرکزی جهت تولید گرمایش محیط

  2- استفاده در موتورخانه‌های حرارت مرکزی جهت تولید آب گرم بهداشتی از طریق منابع کوئل‌دار، دوجداره و مبدل‌ها

  3- تغذیه ژنراتور جذبی تک اثره

  توجه بفرمایید جهت بهینه سازی مصرف انرژی در فضاهای بزرگ و به منظور استراتژی مرحله‌ای در تولید آب گرم، می‌توان از چند دیگ سوپر 400 بصورت موازی در موتورخانه استفاده نمود.

  نحوه محاسبه ظرفیت دیگ چدنی مناسب

  در صورت نیاز به راهنمایی و مشاوره خرید مطمئن دیگ چدنی شوفاژکار 400 سوپر 10 پره می‌توانید با کارشناسان ما تماس حاصل فرمایید.

  برای محاسبه تقریبی قدرت دیگ می‌توان از فرمول زیر استفاده نمود:

  متراژ ساختمان * 1.2 * 120 = A

  1.2 = ضریب جداره‌های ساختمان که با توجه به ساخت و ساز در ایران این عدد مناسب می‌باشد.

  120 = ضریب منطقه که بین 110 تا 150 می‌باشد و براساس سردسیر یا گرمسیر بودن شهر انتخاب می‌شود. (عدد 120 برای آب و هوای تهران مناسب می‌باشد.)

  A = ظرفیت حرارتی لازم برای گرمایش محیط (کیلوکالری بر ساعت)

  40 * حجم منبع آبگرم مصرفی = B

  B = ظرفیت حرارتی لازم برای منبع آبگرم مصرفی (کوئل دار یا دو جداره) (کیلوکالری بر ساعت)

  حالا ظرفیت حرارتی لازم برای گرمایش محیط را با ظرفیت حرارتی منبع آبگرم مصرفی جمع می‌کنیم و برای اطمینان 10 درصد به آن اضافه می‌کنیم. طبق فرمول زیر:

  (A+B+((A+B)*10% = ظرفیت حرارتی دیگ بر اساس کیلوکالری بر ساعت



  برای درک بهتر فرمول‌های بالا مثال زیر را با هم بررسی می‌کنیم:

  فرض کنیم می‌خواهیم برای ساختمانی با 1000 متر زیربنا و منبع کوئل دار 800 لیتری، دیگ چدنی مناسب را انتخاب کنیم. ابتدا متراژ را در 1.2 و 120 ضرب می‌کنیم:

  A= 1000 * 1.2 * 120 = 144.000 (kcal/hr)

  سپس با ضرب حجم منبع کوئل دار در 40، مقدار B را بدست می‌آوریم:

  B = 800 * 40 = 32.000 (kcal/hr)

  A+B = 144.000 + 32.000 = 176.000 (kcal/hr)

  10 درصد به عدد فوق اضافه می‌کنیم و به مجموع 193.600 کیلوکالری بر ساعت می‌رسیم. حالا از جدول پایین باید مدل مناسب این ظرفیت را انتخاب کنیم که سوپر 400-8 پره با ظرفیت 202.100 کیلوکالری بر ساعت برای این ساختمان مناسب می‌باشد.



  جدول دیگ‌های چدنی شوفاژکار سری سوپر 400

  جهت مشاهده اطلاعات تکمیلی دیگ چدنی شوفاژکار 400 سوپر 10 پره و همچنین مقایسه با سایر مدل‌های بویلر چدنی سوپر 400 شوفاژکار می‌توان از جدول زیر بهره برد.

  دیگ چدنی شوفاژکار مدل سوپر 400
  مدل دیگ	واحد	S400-5	S400-6	S400-7	S400-8	S400-9	S400-10	S400-11	S400-12
  تعداد پره‌ها	Pcs	5	6	7	8	9	10	11	12
  ظرفیت حرارتی	KW	138	170	203	235	267	300	332	365
  ظرفیت حرارتی	kcal/hr	118.700	146.200	174.500	202.100	229.600	258.000	285.500	313.800
  ظرفیت حرارتی	Btu/hr	471.000	580.000	693.000	802.000	911.000	1.024.000	1.133.000	1.245.000
  حجم آب گیری دیگ	lit	55.2	65.9	76.5	87.1	97.8	108.4	119	129.7
  قطر دهانه دودکش دیگ	mm	307	307	307	307	307	307	307	307
  حجم محفظه احتراق	m3	0.0663	0.0791	0.0919	0.105	0.1175	0.1303	0.1431	0.1559
  سایز اتصالات ورودی و خروج دیگ	DN(“)	1/2 2	1/2 2	1/2 2	1/2 2	1/2 2	1/2 2	1/2 2	1/2 2
  قطر دهانه مشعل گیر	mm	127	127	127	127	127	127	127	127
  طول دیگ	mm	918	1035	1152	1269	1386	1503	1620	1737
  عرض و ارتفاع دیگ	mm	630*774	630*774	630*774	630*774	630*774	630*774	630*774	630*774
  وزن خالص دیگ	kg	370	427	481	535	597	651	709	765
  حداکثر دمای کاری مجاز	C	105	105	105	105	105	105	105	105
  حداکثر فشار کاری مجاز	bar	4	4	4	4	4	4	4	4
  نوع سوخت گازی		گاز طبیعی (شهری)	گاز طبیعی (شهری)	گاز طبیعی (شهری)	گاز طبیعی (شهری)	گاز طبیعی (شهری)	گاز طبیعی (شهری)	گاز طبیعی (شهری)	گاز طبیعی (شهری)
  نوع سوخت مایع		گازوئیل	گازوئیل	گازوئیل	گازوئیل	گازوئیل	گازوئیل	گازوئیل	گازوئیل



  گارانتی و نگهداری دیگ شوفاژکار

• کارکرد این دیگ به مدت 10 سال گارانتی می‌شود و این ضمانت در صورت نصب صحیح، بی قید و شرط بوده و پره‌های آسیب دیده تعویض می‌گردد.
• به منظور بهینه سازی مصرف انرژی دیگ چدنی شوفاژکار 400 سوپر 10 پره میبایست در دوره‌های مشخصی سطوحی که در معرض آتش و دود هستند، پاکسازی شوند. مزیت دیگ سوپر 400 نسبت به دیگ‌های یکپارچه، وجود درب بازشو جلوی دیگ و دسترسی راحت به ضایعات زدوده شده و قابلیت سرویس پذیری بالا می‌باشد.
• همچنین با بازکردن یکی از اتصالات کور شده در سمت آب، کانال‌های آب نیز باید بصورت سالانه از لحاظ عدم وجود رسوب بررسی شود .
